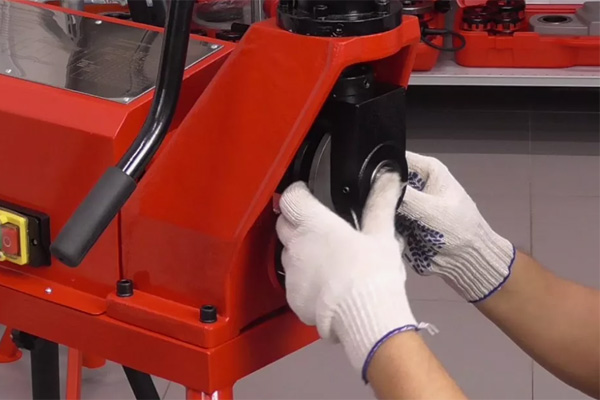

Поскольку каждый желобонакатный станок может работать с довольно широким диапазоном диаметров труб, то ограничиться одним набором роликов (прижимной и накатной) не представляется возможным - для разных диаметров труб устанавливаются соответствующие ролики. Давайте рассмотрим, как заменить верхний накаточный и нижний прижимной ролики на примере станка Tuwei TWG-2A.
1. Замена нижнего (прижимного) ролика

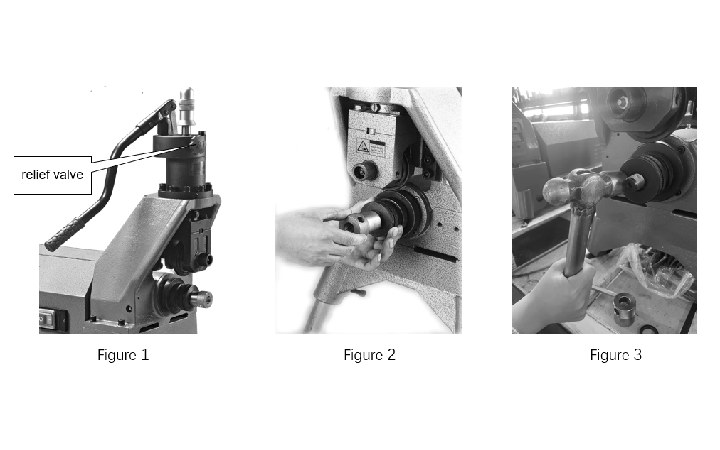

- Поверните предохранительный клапан против часовой стрелки, чтобы верхний ролик автоматически поднялся в исходное верхнее положение (рис. 1).
- Отверните против часовой стрелки гайку крепления главного вала, и снимите нижний ролик (рис. 2).
- Если из-за длительного использования нижний ролик "прикипел", постучите по передней части нижнего ролика небольшим молотком (рис. 3).
- Установите соответствующий нижний ролик на главный вал. Рекомендуется нанести слой смазки на сопрягаемые внутренние поверхности нижнего ролика, чтобы в дальнейшем избежать проблем с его снятием.
- Наверните крепежную гайку с пружинной шайбой на главный вал по часовой стрелке, чтобы зафиксировать нижний ролик.

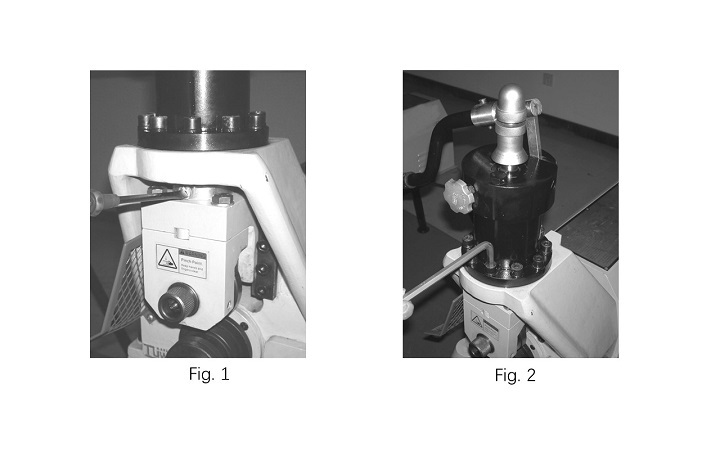

2. Замена верхнего (накаточного) ролика
- Поверните предохранительный клапан против часовой стрелки, чтобы верхний ролик автоматически поднялся в исходное верхнее положение.
- Открутите затяжные винты при помощи шестигранного ключа.
- Придерживая ролик рукой, вытащите вал верхнего ролика, затем замените верхний ролик на нужный.
- Вставьте обратно вал верхнего ролика, затем затяните его шестигранным винтом на держателе верхнего ролика.
